| COMPOSANTS |
※ Avertisseur sonore interne : Avertisseur sonore du système d'aide au stationnement

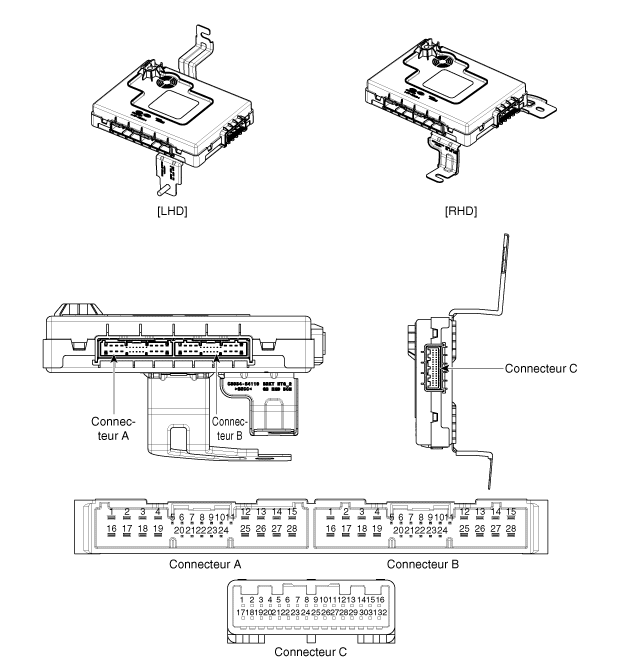

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
|
NON |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
Sortie du signal de clignotant arrière droit |
Sortie du phare tournant statique droit |
- |
|
2 |
Sortie du signal de clignotant arrière gauche |
BATT (+)_phare tournant statique |
Entrée de l'option de l'airbag latéral |
|
3 |
Sortie de la puissance du feu clignotant |
Sortie du phare tournant statique gauche |
Entrée du commutateur de désactivation de PAS |
|
4 |
- |
Sortie du relais de déverrouillage de la porte conducteur |
Commutateur des feux de recul bas de l'essuie-glace avant |
|
5 |
Sortie de l'indicateur de verrouillage de porte |
Sortie du relais de déverrouillage de porte |
Entrée du commutateur du lave-glace arrière |
|
6 |
Sortie de l'indicateur de ceinture de sécurité arrière gauche |
Entrée du commutateur d'ouverture du toit ouvrant |
- |
|
7 |
Sortie de l'indicateur de ceinture de sécurité arrière droite |
Relais de l'essuie-glace avant (haut) |
Sortie du relais de déverrouillage du hayon |
|
8 |
Entrée de l'état de stationnement de l'essuie-glace |
Sortie de l'activation de la vitre électrique de sécurité |
- |
|
9 |
Entrée de l'option PAS |
Entrée du relais de l'essuie-glace arrière |
- |
|
10 |
- |
Entrée du commutateur de l'essuie-glace arrière |
Sortie du relais klaxon |
|
11 |
- |
Entrée du commutateur de l'essuie-glace avant |
- |
|
12 |
- |
Entrée du commutateur des feux de route |
Entrée du commutateur de verrouillage de porte |
|
13 |
Carrosserie-CAN (haut) |
Communication LIN (RPAS) |
- |
|
14 |
Carrosserie-CAN (bas) |
Communication LIN (capteur de pluie) |
Interrupteur de clé insérée |
|
15 |
masse |
Puissance de rabattement du rétroviseur |
ALL 1 |
|
16 |
Sortie indicateur de direction avant droit |
- |
BATT (+) |
|
17 |
Sortie indicateur de direction avant gauche |
Commutateur essuie-glace avant (vol., int.) |
masse |
|
18 |
Sortie du plafonnier |
Sortie de l'indicateur de sécurité |
Entrée du signal de collision |
|
19 |
Entrée du capteur d'éclairage auto |
Sortie du relais du désembueur arrière |
Entrée du commutateur du désembueur arrière |
|
20 |
Sortie de la puissance éclairage auto |
Sortie réveil navi |
Entrée du commutateur de frein |
|
21 |
Sortie de l'indicateur de ceinture de sécurité arrière droite |
Sortie du relais de verrouillage de porte |
Entrée du commutateur du lave-glace/essuie-glace avant |
|
22 |
Communication (diagnostic) |
Relais de l'essuie-glace avant (bas) |
À interrupteur multifonctions |
|
23 |
- |
Entrée du commutateur des feux antibrouillard |
Entrée du commutateur de rabattement auto |
|
24 |
- |
Entrée du commutateur du feu clignotant |
- |
|
25 |
Sortie de la masse de l'éclairage auto |
Entrée du commutateur d'éclairage |
- |
|
26 |
Sortie de l'indicateur de désactivation de PAS |
Sortie des feux arrière AV |
- |
|
27 |
Sortie du solénoïde ATM |
Sortie pliage rétroviseur |
- |
|
28 |
Sortie de l'indicateur de ceinture de sécurité AST |
Sortie dépliage rétroviseur |
- |
|
29 |
|
|
Entrée du commutateur de feu de détresse |
|
30 |
- |
||
|
31 |
ALL 2 |
||
|
32 |
Entrée ACC |
Spécifications
Spécifications
Élément
Spécifications
Tension nominale
12 V CC
Tension de fonctionnement
DC 9 - 16 ...
Diagrammes schématiques
Schéma du circuit
...
