Hyundai i-20 Manuel de l'utilisateur: Essuie-glaces et lave-glaces

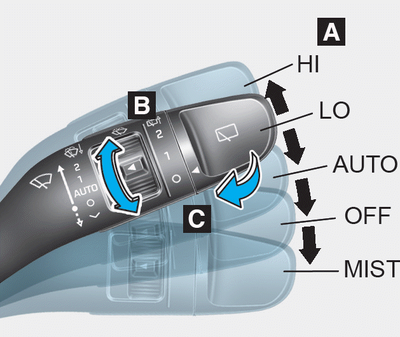

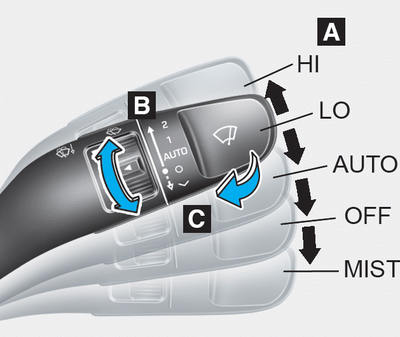

Avant
A : Régulateur de vitesse de l'essuie-glace
· MIST (V) – Balayage unique
· OFF (O) – Off
· INT (---) – Balayage intermittent
· AUTO – Balayage automatique (le cas échéant)
· LO (1) – Vitesse basse
· HI (2) – Vitesse élevée
B : Temporisateur pour balayage intermittent
C : Lave-glace avec balayages courts (le cas échéant)

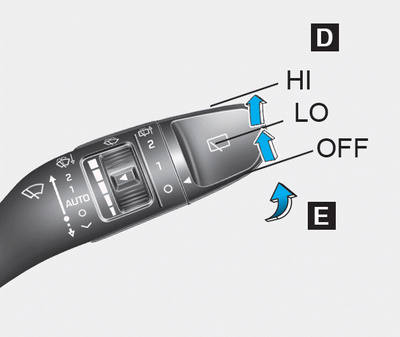

Arrière
D : Levier de commande de l’essuie-glace / lave-glace arrière (le cas
échéant)
· HI – Vitesse élevée
· LO – Vitesse basse
· OFF – Off
E : Lave-glace avec balayages courts (le cas échéant)
Lumière du miroir de courtoisie
Appuyez sur le commutateur pour allumer ou éteindre la lumière.
: Li'éclarage s'allume.
: L'éclairage s'éteint.
REMARQUE
Pour éviter que la charge du système lumine ...
Les essuie-glaces
Fonctionnent comme suit lorsque le contacteur d'allumage est en position ON.
MIST (V) : Pour effectuer un seul balayage, poussez le levier vers le bas
puis relâchez-le. Les essuieglace restent ...
Autres materiaux:
Procédures de réparation
Contrôle
Vérification du commutateur multifonction
1.
Testez chaque position de l′interrupteur afin de vérifier que le circuit
n'est pas ouvert entre les bornes selon le tableau ci-dessous.
[Entraînement poignée gauche]
...
Diagrammes schématiques
Diagrammes Schématiques
FONCTION DE LA BORNE
Borne du connecteur
Courant (AMPS)
Résistance de câble max. autorisée (OHMS)
NON
Description
1
Alimentation de tension ...
