Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: À phareS Procédures de réparation

Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système électrique de carrosserie / Système d'éclairage / À phareS Procédures de réparation

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le couvercle du pare-chocs avant. (Reportez-vous à Carrosserie - "Capot du pare-chocs avant")

Desserrez les boulons de fixation des phares et déconnectez le connecteur des phares (B).

Déposez ensuite l'ensemble du phare (A).

Vérifiez que le clip de fixation (A) n'est pas endommagé.

INSTALLATION

1.	Installez les ampoules des phares.

2.	Branchez les connecteurs.

3.	Installez le phare avec les boulons du phare (3 pièces).

4.	Brancher la borne négative (-) de la batterie.

INSTRUCTIONS DE RÉGLAGE DES PHARES

Les phares doivent être réglés à l′aide de l′équipement de réglage approprié, conformément aux instructions du fabricant de l′équipement.

Là où elles existent, veillez à respecter les réglementations locales de réglage des phares.

Faites tournez alternativement la roue de réglage pour régler la visée des feux avants. Si l’équipement de réglage n’est pas disponible, effectuez lesmanipulations suivantes :

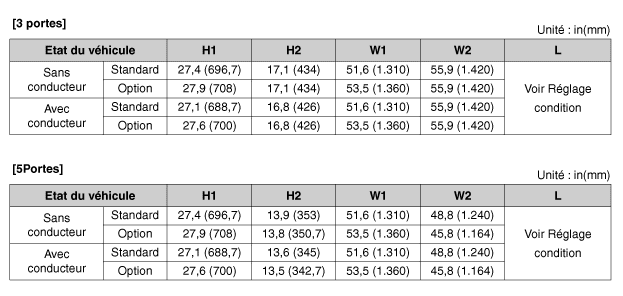

1.	Gonflez les pneumatiques à la pression spécifiée et délestez le véhicule de tout poids additionnel autre que le conducteur, la roue de secours et les outils.

2.	Le véhicule doit être placé sur une surface plane.

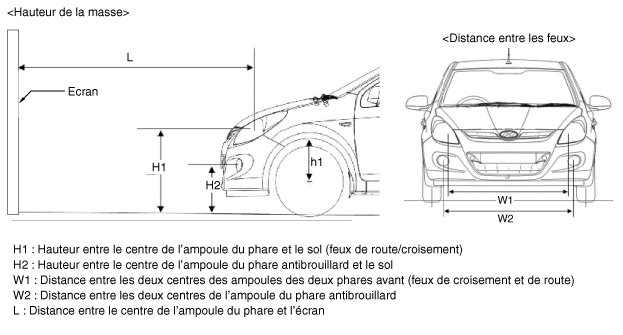

3.	Tracez des lignes verticales (lignes verticales passant par les centres respectifs des phares) et une ligne horizontale (ligne passant par le centre des phares) sur l′écran.

4.	Les phares et la batterie étant en bon état, réglez les phares afin que la partie la plus lumineuse se situe sur les lignes horizontales et verticales. A : vertical (inférieur/supérieur) B : horizontal (inférieur, supérieur) [STANDARD] [Option]

RÉGLAGE DES FEUX ANTIBROUILLARD AVANT

Le réglage des feux antibrouillard avant doit être réalisé de la même manière que celui des phares.

Les feux de brouillard et la batterie en conditions normales, réglez les feux de brouillard en tournant la vis d'ajustement (A) avec un tournevis.

(3 PORTES)

[5PORTES]

POINT DE RÉGLAGE DES PHARES ET DES FEUX ANTIBROUILLARD

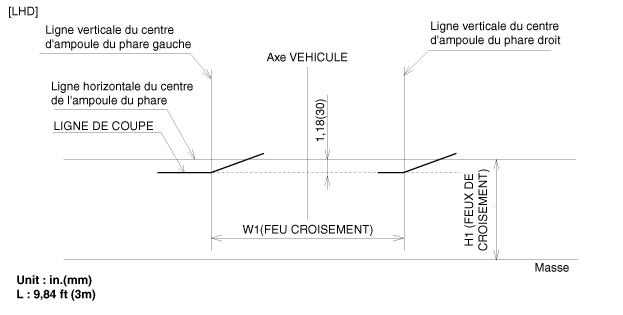

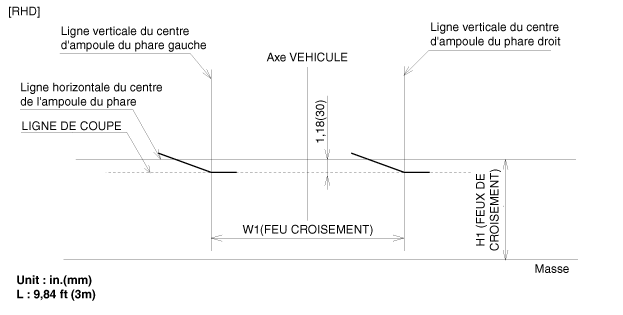

Allumez les feux de croisement sans le conducteur assis dans le véhicule.

La ligne de coupure devrait se situer dans la plage permissible indiquée dans la figure.

Si le véhicule est équipé du dispositif de mise à niveau manuelle, réglez l′interrupteur du dispostif de mise à niveau sur la position "ON".

Si le véhicule est équipé du dispositif de mise à niveau automatique, réglez l′initialisation en utilisant l′outil de diagnostic avant le réglage.

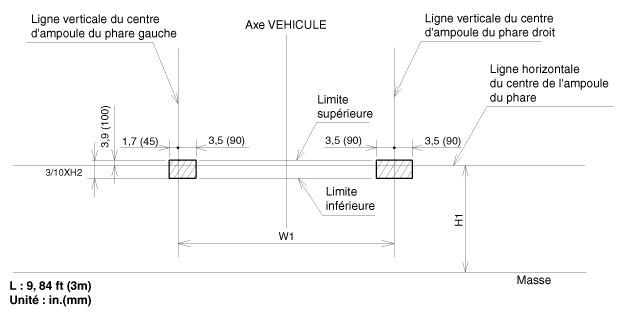

Phare (feu de route)

–	Allumez les phares longue portée sansque le conducteur soit à bord.

–	La ligne de coupure devrait se situer dans la ligne de coupure indiquée dans la figure.

–	Lors du réglage des feux de croisement, la visée verticale doit être réglée après avoir réglé la visée horizontale.

–	S'il y a un dispositif de levage des phares, réglez-le sur 0 position.

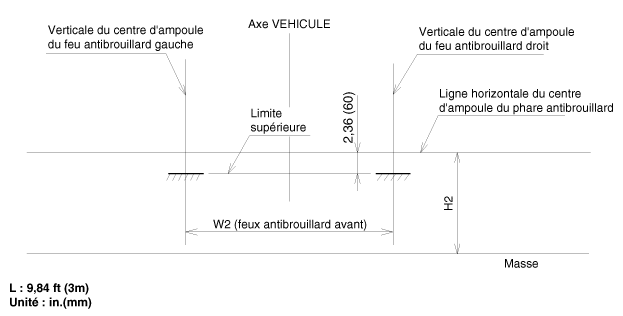

3.	Allumez les phares antibrouillard avant sans le conducteur assis dans le véhicule. La ligne de coupure devrait se situer dans la plage permissible indiquée dans la figure.

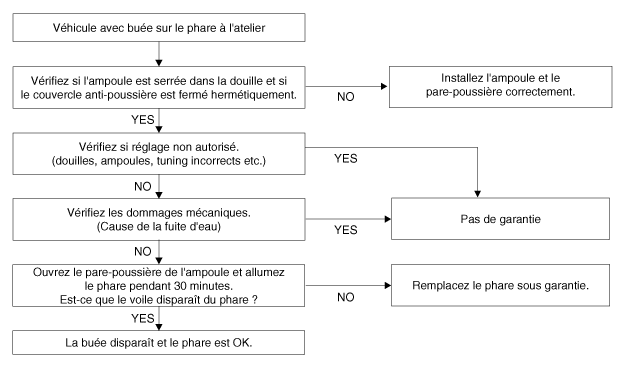

Embuage de phare

Vérifiez la procédure d'instruction ci-dessous lorsque le phare est embué.

REMPLACEMENT

Phare (bas/haut)

1.	Désactivez l'interrupteur de la lampe.

2.	Retirez le capuchon de pare-poussière (A).

3.	Déposez l'ampoule de phare (feux de croisement/feux de route) (A).

4.	Déconnectez le connecteur de la douille d'ampoule (B).

5.	Pour la pose, suivez la procédure inverse de la dépose.

CLIGNOTANT

1.	Désactivez l'interrupteur de la lampe.

2.	Tournez la douille de l'ampoule (A) en sens inverse horaire et déposez-la de l'ensemble des phares.

3.	Déposez l’ampoule du clignotant de la douille.

4.	Pour la pose, suivez la procédure inverse de la dépose.

Phares tournants statiques (SBL)

1.	Désactivez l'alimentation de phare.

2.	Déconnectez le connecteur du phare tournant statique (A) et désengagez le clip de fixation (B).

3.	Déposez l'ampoule du phare tournant statique (A).
