Contrôle

1.	Mettre le contact.

2.	Faire fonctionner l'interrupteur de commande et mesurer la tension du moteur de la soufflerie.

Sélectionnez l'interrupteur de commande pour augmenter la tension jusqu'à obtenir une vitesse élevée.

1. Vidange
2. Retour de vidange

3. Source
4. Hayon

Spécification

Segment	Tension de la soufflerie (± 0,5 V)
1	3,6
2	4,8
3	5,9
4	7,0
5	8,1
6	9,2
7	10,6
8	BATTERIE +

Diagnostic avec GDS

Le chauffage, la ventilation et la climatisation peuvent être diagnostiqués rapidement (pièces défectueuses) avec le système de diagnostic du véhicule (GDS).

※ Le système de diagnostic (GDS) fournit les informations suivantes.

(1) Autodiagnostic : Vérification du code d'erreur (DTC) et affichage.

(2) Données actuelles : Vérification de l'état des données d'entrée/de sortie du système.

(3) Test d'actionnement : Vérification des conditions de fonctionnement du système.

(4) Fonction additionnelle : Autre que le contrôle, comme l'option de système et le réglage du point zéro.

2.	Sélectionnez "Modèle de voiture" et le système à vérifier afin de vérifier le véhicule avec le testeur.

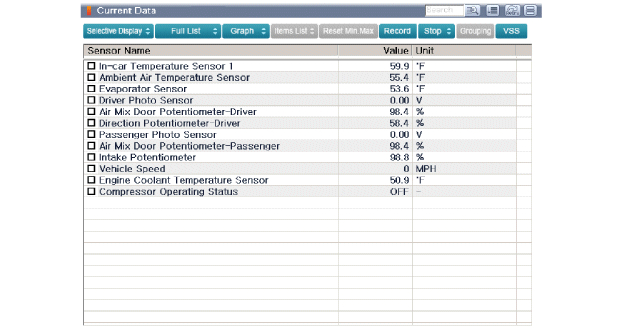

3.	Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie. Les données d'entrée/sortie pour les capteurs correspondant au mosfet d'alimentation peuvent être vérifiées.

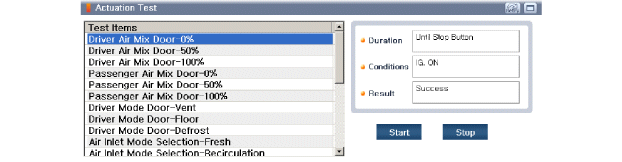

4.	Pour effectuer l'opération forcée sur les facteurs d'entrée du mosfet d'alimentation, sélectionnez "TEST D'ACTIONNEMENT".

REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez le panneau central du tableau de bord. (Reportez-vous à Tableau de bord - "Tableau de bord central")

3.	Débrancher le connecteur du mofset (A) puis enlever le mofset électrique (B) une fois desserrées ses vis.

4.	Pour la pose, suivez la procédure inverse de la dépose.
