Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: MOTEUR D′ESSUIE-GLACE AVANT Procédures de réparation

Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / MOTEUR D′ESSUIE-GLACE AVANT Procédures de réparation

DÉPOSE

Déposez le capuchon (B) et les écrous puis le bras d'essuie-glace (A).

Couple de serrage:

22,6 ~ 26,5 N.m (2,3 ~ 2,7 kgf.m, 16,6 ~ 19,5 lb-ft)

2.	Si nécessaire, libérez le clip de fixation du balai de l'essuie-glace en tirant vers le haut et déposez le balai de l'essuie-glace du rayon interne du bras de l'essuie-glace.

3.	Retirez le joint d'étanchéité et le couvercle supérieur d'auvent (A) après avoir retiré la retenue à 4 goupilles.

4.	Déconnectez le flexible de lave-glace (B)

5.	Retirez le moteur d'essuie-glace et le groupe de raccordement (A) après avoir enlevé 2 boulons.

Débranchez le connecteur du moteur de l′essuie-glace (A) de l′ensemble de la tringlerie et du moteur de l′essuie-glace.

Avant de déposer le moteur de l'essuie-glace et l'ensemble de liaison, assurez-vous que la liaison est arrêtée en position d'arrêt automatique.

Déposez la liaison supérieure (A) du bras du moteur de l'essuie-glace.

Avant de déposer le moteur de l'essuie-glace et l'ensemble de liaison, assurez-vous que la liaison est arrêtée en position d'arrêt automatique.

Pour installer correctement de bras de démarrage du moteur de l'essuie-glace, contrôlez que la liaison est alignée avec le bras de démarrage en ligne droite et contrôlez l'angle de chaque liaison.

Veillez à ne pas tordre la liaison.

8.	Maintenez le bras de démarrage du moteur de l'essuie-glace et déposez la liaison supérieure (A) du bras de démarrage du moteur de l'essuie-glace.

9.	Retirez le moteur de l'essuie-glace avant (A) et le couvercle du moteur de l'essuie-glace (B).

INSTALLATION

1.	Posez le moteur de l’essuie-glace.

Installez l'essuie-glace sur le couvercle du moteur de l'essuie-glace avec les boulons (5 pièces).

Couple de serrage:

6,4 ~ 6,6 N.m (0,65 ~ 0,67 kgf.m, 4,7 ~ 4,8 lbf-ft)

N'appliquez pas de couple de serrage car il peut y avoir une déformation du trou du tube. Après la déformation de forme, il n'est plus possible de garantir un fonctionnement normal.

Placer le moteur d'essuie-glace sur le corps de véhicule.

Couple de serrage:

6,9 ~ 10,8 N.m (0,70 ~ 1,10 kgf.m, 5,09 ~ 7,96 lb-ft)

4.	Avant d'installer la douille à bille des bras de tringlerie de l'essuie-glace sur le bras de démarrage du moteur, connectez le connecteur d'alimentation du moteur.

5.	Activez le commutateur pour activer le moteur d'essuie-glace et désactivez au milieu.

6.	Placez la douille à billes et clipsez la douille à bille des bras de tringlerie de l'essuie-glace sur le bille de démarrage du moteur.

7.	Mettez sous tension avec la clé de la voiture et placez l'interrupteur pour éteindre les essuie-glaces en fonctionnement normal. (Position stationnement auto)

8.	Poser les baies de pare-brise.

Installez le bras et la lame de l'essuie-glace du pare-brise.

Couple de serrage :

22,6 ~ 26,5 N.m (2,3 ~ 2,7 kgf.m, 16,6 ~ 19,5 lb-ft)

–	Le moteur d'essuie-glace doit suivre un cycle pour s'assurer qu'il est dans la position d'arrêt automatique. Si nécessaire, réglez le bras et balai de l'essuie-glace.

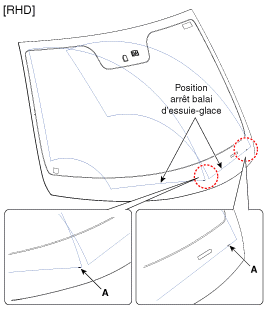

10.	Posez la lame et l'arbre de l'essuie-glace dans la position d'arrêt auto. A : position d'arrêt automatique (balai)

Contrôle

VÉRIFICATION DU FONCTIONNEMENT DES VITESSES

Enlevez le connecteur (A) du moteur de l'essuie-glace.

NON	Description
NON	CONDUITE GAUCHE
1	MASSE
2	STATIONNEMENT
3	Vitesse basse
4	Haute vitesse

2.	Déposez le câble positif (+) de la batterie à la borne 3 et le câble négatif (-) à la borne 1.

3.	Vérifiez que le moteur fonctionne à basse vitesse.

4.	Brancher le câble positif (+) de la batterie à la borne 4 et le câble négatif (-) à la borne 2.

5.	Vérifiez que le moteur fonctionne à haute vitesse.

Vérifiez la qualité d'essuyage.

Les causes de contaminations courantes sont les insectes, les matières provenant des arbres et les traitements à la cire chaude utilisés dans certaines stations de lavage de voiture. Si les balais ne fonctionnent pas correctement, nettoyez la vitre et les balais avec un bon nettoyant ou un détergent doux et rincez abondamment avec de l'eau propre.
