Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile: Tuyau d'embrayage Composants et emplacement des composants
Hyundai i-20 (GB) 2014-2024 Revue Technique Automobile / Système d'embrayage / Système d'embrayage / Tuyau d'embrayage Composants et emplacement des composants
| COMPOSANTS |

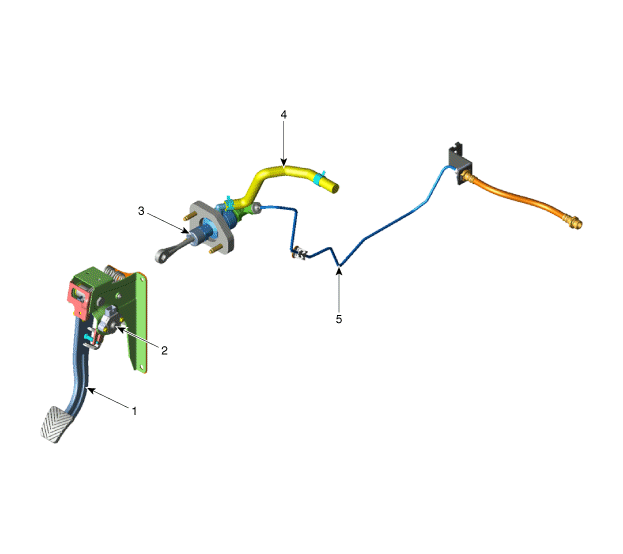

| [Essence 1,2, 1,4] |
| 1. Ensemble de la pédale d'embrayage 2. Commutateur d'embrayage & de verrouillage d'allumage 3. Maître-cylindre |
4. Flexible du réservoir 5. Tuyau d’embrayage |

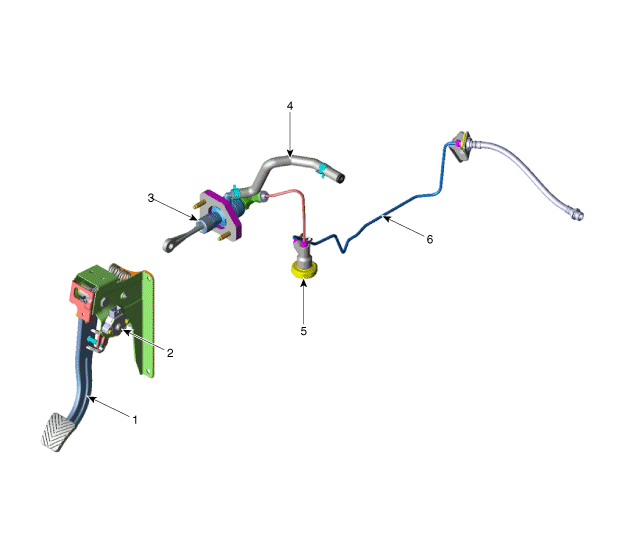

| [Essence 1,0 T-GDI, Diesel 1,1, 1,4] |
| 1. Ensemble de la pédale d'embrayage 2. Commutateur d'embrayage & de verrouillage d'allumage 3. Maître-cylindre |
4. Flexible du réservoir 5. Régulateur 6. Tuyau d’embrayage |
Interrupteur d'embrayage Procédures de réparation
Contrôle
CONTRÔLE DES COMPOSANTS
1.
Retirez le commutateur d'embrayage & de verrouillage d'allumage.
2.
Tournez ...
Tuyau d'embrayage Procédures de réparation
DÉPOSE
1.
Déposez l’ensemble du filtre à air.
(Reportez-vous au Système mécanique du moteur - "Filtre à air")
2.
...
